Вентиль с сильфоном

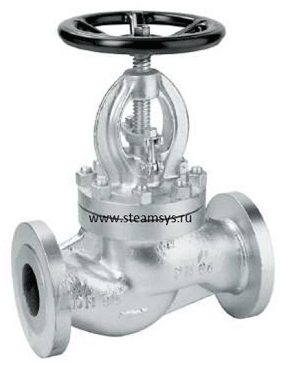

Вентиль запорный (клапан) – один из видов запорной трубопроводной арматуры, которая используется для перекрытия потока транспортируемой среды. Такие устройства монтируются на трубопроводах с водой или паром, при этом температура среды и давление может быть разным. При применении определенного типа затвора, некоторые виды запорных вентилей можно применять для ручного регулирования потока среды. Для уплотнения и обеспечения долговременной и надежной герметизации представленные вентили Мивал (Mival) имеют сильфонное уплотнение. Оставить заявку

Вентиль запорный клапан

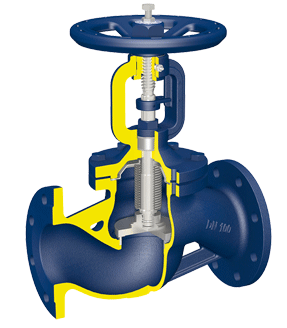

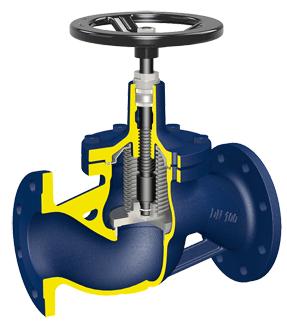

Запорный клапан, модель 61Запорный клапан, модель 61 Скачать PDF
  • DN15…200;
  • PN16;
  • Т. макс. 300 °C;
  • Сильфонное уплотнение штока;
  • С верхним седлом для обслуживания;
  • Корпус – серый чугун.

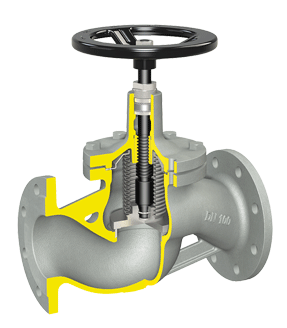

Запорный клапан, модель 63Запорный клапан, модель 63Скачать PDF
  • DN15…150;
  • PN25;
  • Т. макс. 350 °C;
  • Сильфонное уплотнение штока;
  • С верхним седлом для обслуживания;
  • Корпус – ковкий чугун.

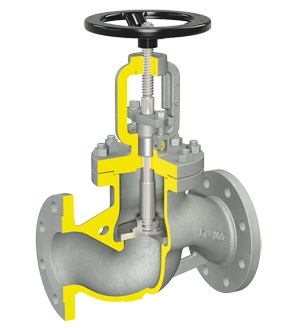

Запорный клапан, модель 64 Запорный клапан, модель 64 Скачать PDF
  • DN15…300;
  • PN16;
  • Т. макс. 350 °C;
  • Сильфонное уплотнение штока;
  • С верхним седлом для обслуживания;
  • Корпус – ковкий чугун.

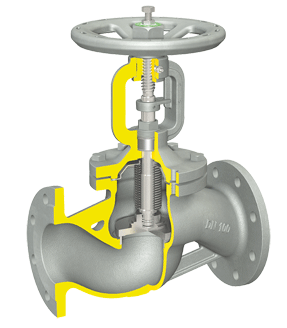

Запорный клапан, модель 51 Запорный клапан, модель 51 Скачать PDF
  • DN15…250;
  • PN16;
  • Т. макс. 300 °C;
  • Сильфонное уплотнение штока;
  • Без верхнего седла;
  • Корпус – серый чугун.

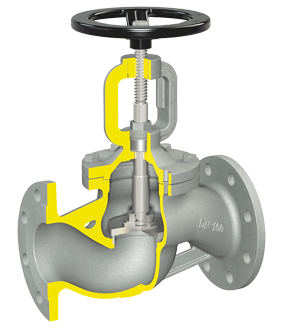

Запорный клапан, модель 53 Запорный клапан, модель 53 Скачать PDF
  • DN15…150;
  • PN25;
  • Т. макс. 300 °C;
  • Сильфонное уплотнение штока;
  • Без верхнего седла;
  • Корпус – ковкий чугун.

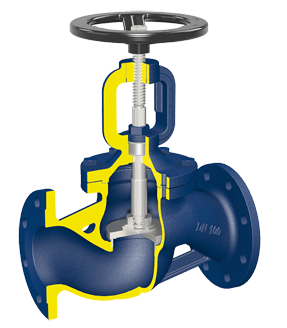

Запорный клапан с сильфонным уплотнением, модель 54 Запорный клапан, модель 54 Скачать PDF
  • DN15…250;
  • PN16;
  • Т. макс. 350 °C;
  • Сильфонное уплотнение штока;
  • Без верхнего седла;
  • Корпус – ковкий чугун.

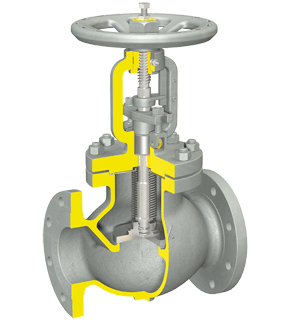

Запорный клапан модель 346 Запорный клапан, модель 346 Скачать PDF
  • DN15…250;
  • PN40;
  • Т. макс. 400 °C;
  • Сильфонное уплотнение штока;
  • С верхним седлом для обслуживания;
  • Корпус – сталь.
Запорный клапан модель 347 Запорный клапан, модель 347 Скачать PDF
  • DN15…250;
  • PN40;
  • Т. макс. 400 °C;
  • Сильфонное уплотнение штока;
  • Без верхнего седла;
  • Корпус – нерж. сталь.

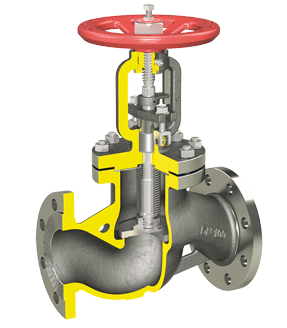

Запорный клапан, модель 336 Запорный клапан, модель 336 Скачать PDF
  • DN15…250;
  • PN100;
  • Т. макс. 400 °C;
  • Сильфонное уплотнение штока;
  • Без верхнего седла;
  • Корпус – сталь.

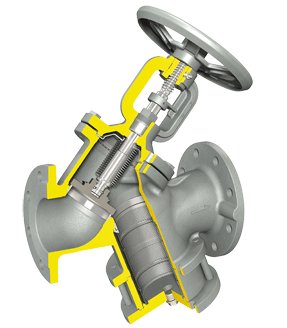

Запорный клапан комбинированный угловой Запорный клапан, комбинированный, угловой Скачать PDF
  • Комбинация ВЕНТИЛЬ+ФИЛЬТР / ФИЛЬТР+ВЕНТИЛЬ / ВЕНТИЛЬ+ВЕНТИЛЬ / ФИЛЬТР+ОБРАТНЫЙ КЛАПАН и другие;
  • Экономия на монтажных работах и материалах;
  • Экономия пространства;
  • Макс. давление 16 бар;
  • Макс. температура 300 °C.
Запорный клапан, модель 356 Запорный клапан, модель 356 Скачать PDF
Запорный клапан, модель 326Запорный клапан, модель 326 Скачать PDF
Запорный клапан, модель 154 Запорный клапан, модель 154 Скачать PDF
Запорный клапан, модель 153 Запорный клапан, модель 153 Скачать PDF
Запорный клапан, модель 150Запорный клапан, модель 150 Скачать PDF

Преимущества запорных клапанов с сильфонным уплотнением

  • Широкий выбор различных моделей с разными размерами (15 … 350) позволяет использовать такие вентили на трубопроводах различных диаметров.
  • Максимальное давление 16, 25, 40, 100 атм.
  • Максимальная рабочая температура 400 0С (зависит от рабочего давления).
  • Вентиль с сильфоном оборудован обратным седлом, что позволяет ремонтировать его без снятия с трубопровода.
  • Вращающаяся тарелка исключает прикипание к седлу вентиля.
  • Конструкция запорного вентиля обеспечивает плавное открытие, что исключает гидравлические удары.
  • Для открытия или закрытия вентиля не требуется приложения больших физических усилий и дополнительных приспособлений.
  • Допускается установка запорного вентиля в любом пространственном положении.
  • Допускается монтаж запорных устройств как внутри помещений, так и на открытом воздухе.
  • Вентиль чугунный или стальной не требуют обслуживания.

Материал корпуса

Запорный вентиль — является арматурой общепромышленного назначения. Получил широкое применение в различных сферах производства. Вентили с сильфоном могут производиться из ковкого или серого чугуна, стали или нержавеющей стали, для различных применений в зависимости от давления в трубопроводе и окружающих условий, в муфтовом (резьбовом) или фланцевом исполнении.

Сильфонное уплотнение

Данный тип герметизации отличается высокой степенью надежности, не требует сервисного обслуживания в процессе работы, обеспечивает отличное уплотнение. Единственным «недостатком» такой системы герметизации является ее немного более высокая стоимость при сравнении с сальниковыми вентилями. Однако, эта стоимость с лихвой компенсируется отсутствием затрат на обслуживание вентиля с сильфоном. Сильфонный вентиль не нужно обслуживать.

Управление запорной арматурой

В зависимости от условий эксплуатации, управление вентилем с сильфоном может выполняться в ручном или автоматическом режиме. При автоматическом управлении можно применять электрические приводы. С одной стороны это упрощает процесс открытия или закрытия, а с другой исключает возможность быстрого перекрытия потока. Благодаря невысокой скорости движения заслонки, исключаются гидроудары, которые могут привести к разгерметизации системы.

Наши предложения

Мы предлагаем надежную арматуру, которую используем в своих проектах по сборке готовых систем уже много лет. У нас Вы можете купить вентили запорные Мивал (Mival) как поштучно, так и оптовыми партиями. Мы поддерживаем на складе необходимый запас вентилей, поэтому вам не придется ждать, мы отгружаем товар сразу после оформления заказа. Все необходимые консультации по техническим характеристикам и применению оборудования, а также заказать вентили, Вы сможете у наших сотрудников по телефону или через сайт, направив нам сообщение через форму «Оставить заявку».
Запорная арматура Мивал (Mival) является достойным аналогом
Ari Armaturen, Ari Faba, Zetkama, Genebre, KBS, Spirax Sarco
